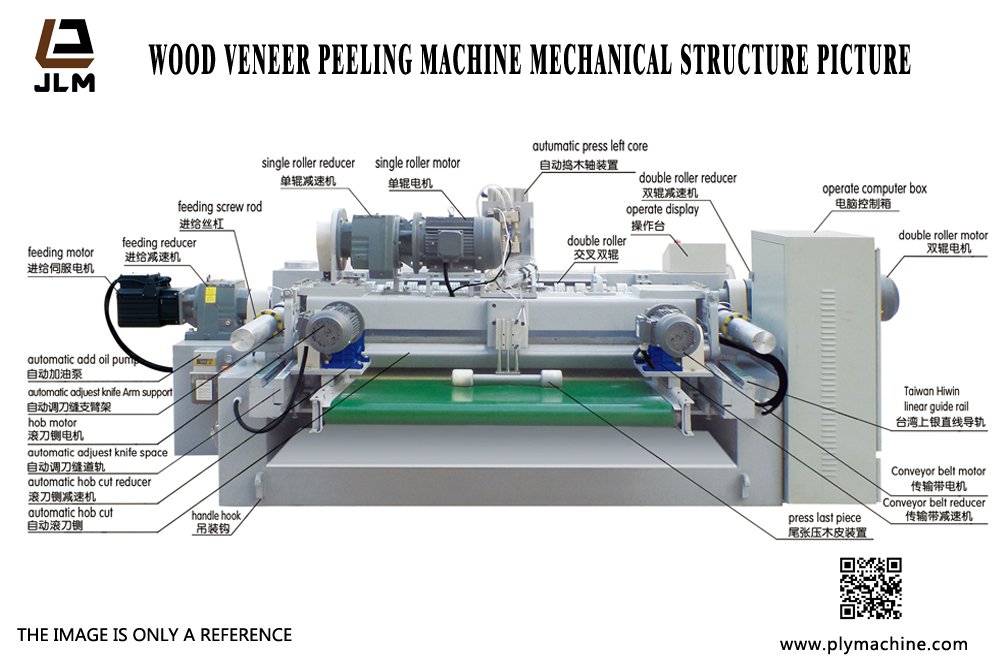

imagen de la estructura mecánica de la máquina peladora de chapa de madera

imagen de la estructura mecánica de la máquina peladora de chapa de madera

análisis de la estructura mecánica de la máquina peladora de chapa de madera:

1, caja de computadora operativa: para completar todo el equipo de control

2, operar pantalla: transmisión de señal a la máquina de control de la caja de control

3, núcleo izquierdo de prensa automática: pelado después de que el eje de madera restante se haya alejado del cuchillo

4, bomba de aceite de adición automática: la falta de piezas de lubricación de aceite de la máquina se reabastece automáticamente

5, motor de encimera: se utiliza para impulsar el reductor, impulsar la rotación de la encimera

6, automático reductor de corte de la placa: parte de desaceleración de la potencia del motor de la placa de accionamiento

7, motor de la cinta transportadora: utilizado para impulsar el reductor, la rotación de la correa de transmisión

8, cinta transportadora reductor: pieza de desaceleración de la potencia del motor de la correa de transmisión

9, reductor de doble rodillo: pieza de desaceleración de potencia del motor de doble rodillo de transmisión

10, motor de doble rodillo: utilizado para impulsar el reductor, impulsado por la rotación de doble rodillo

11, varilla de tornillo de alimentación: fuerza de alimentación de accionamiento, la traducción general de la torreta, la finalización del soporte de potencia de pelado de madera

12, rodillo doble: potencia mecánica al conducir el pelado de madera, utilizado para arrastrar la rotación de la madera

13, motor de un solo rodillo: utilizado para impulsar el reductor, accionamiento de un solo rodillo

14, reductor de un solo rodillo: parte de la desaceleración de la transmisión de potencia del motor de un solo rodillo

15, reductor de alimentación: parte de desaceleración de potencia del motor de alimentación de accionamiento

16, motor de alimentación: utilizado para impulsar el reductor, impulsar la rotación del tornillo de alimentación

17, soporte del brazo de la cuchilla de ajuste automático: se utiliza para fijar el conjunto de accionamiento de un solo rodillo y completar la función de ajuste de la cuchilla

18, riel de costura de cuchillo automático: se usa para ajustar la pendiente antes y después del golpe, para completar la madera en el diámetro de corte giratorio de pequeños a pequeños cambios en la respuesta para ajustar automáticamente la cantidad de cambio

19, gancho de mango: utilizado para el transporte de equipos y el cable de elevación utilizado
